It’s a classic business adage that you can’t manage what you haven’t measured, and that principle certainly holds true for power quality – but exactly what aspects of power quality should facility personnel be tracking, and how should they go about the process? While every location has its own unique profile of installed loads and grid-supplied power issues, SEI has some general recommendations.
The results from a number of power-quality studies in the United States and Europe have identified a number of common and expensive (see this post for details) power quality disturbances, drawing from a range of end users. Voltage sags and swells and harmonics are, by far, the most common issues facing U.S. companies (Figure 1), and Europeans see high economic impact from transients and surges, voltage dips and short interruptions (Figure 2), according to the Leonardo Power Quality Initiative.

Ini adalah pepatah bisnis klasik yang Anda tidak dapat mengelola apa yang belum Anda ukur, dan prinsip itu benar-benar berlaku untuk kualitas daya – tetapi apa aspek kualitas daya yang harus dipasangi personel untuk melacak, dan bagaimana seharusnya mereka menjalani proses? Meskipun setiap lokasi memiliki profil unik dari muatan terpasang dan masalah daya yang dipasok jaringan, Schneider Electric memiliki beberapa rekomendasi umum.

Hasil dari sejumlah penelitian kualitas daya di Amerika Serikat dan Eropa telah mengidentifikasi sejumlah gangguan kualitas daya yang umum dan mahal (lihat posting ini untuk rincian), yang diambil dari berbagai pengguna akhir. Tegangan melorot dan membengkak dan harmonik, sejauh ini, adalah masalah paling umum yang dihadapi perusahaan AS (Gambar 1), dan orang Eropa melihat dampak ekonomi yang tinggi dari transien dan lonjakan, penurunan tegangan dan interupsi singkat (Gambar 2), menurut Leonardo Power Quality Prakarsa.

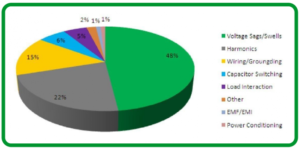

 Figure 1-Most common power quality issues (U.S.)

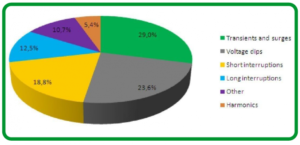

Figure 2-Power quality disturbances with highest economic impact in EU-25 countries.

                           Silahkan klik untuk di download

Based on these results and the experience of SEI power professionals in conducting hundreds of power-quality audits and analyses every year, all around the globe, we recommend systematic monitoring of the following power-quality problems:

  • Harmonics
  • Power factor
  • Voltage dips and interruptions
  • Transients
  • Imbalance (specifically in motor applications).

How should these issues be monitored? Targeted, short-term measurement of known problem locations over, say, a two-week period is one option. However, such a tactical effort will miss any events happening outside the study period, and it won’t support ongoing continuous-improvement goals. Instead, we recommend a installing a permanent power-quality monitoring system to detect and record all disturbances on an ongoing basis. With continuous monitoring comes the possibility of making continuous improvements to your system’s power quality and sustainability.

Where should measurement happen?

Continuous improvement is a strategy, not a tactic. Meters that can provide ongoing monitoring of both short-term and ongoing power-quality issues cost more than those that simply monitor usage and time of use, so they should be installed where they add the most value. One good option: at a facility’s main service-entry point, where the equipment can help managers determine if disturbances are coming from the energy supply or are being generated onsite.

Products like Schneider Electric’s PowerLogic PM8000 , along with StruxureWare power-management software, can collect the data needed to support continuous power-quality improvement programs. But how can that data be presented to make it easy for facility personnel to understand? I’ll be covering that topic in my next post, which will look at ways today’s power-quality monitoring systems are making data easier to understand and analyze.

Want to learn more about SEI’s approach to continuous power-quality improvement? Check out our latest white paper on the topic, “A Framework for Implementing Continuous, Iterative Power Quality Management.”

Berdasarkan hasil ini dan pengalaman tenaga profesional SEI dalam melakukan ratusan audit dan analisis kualitas daya setiap tahun, di seluruh dunia, kami merekomendasikan pemantauan sistematis terhadap masalah kualitas daya berikut:

  • Harmonik
  • Power Factor
  • Tegangan dips dan interupsi
  • Transien
  • Ketidakseimbangan (khususnya dalam aplikasi motor).

Bagaimana seharusnya masalah ini dipantau? Target, pengukuran jangka pendek dari lokasi masalah yang diketahui selama, katakanlah, periode dua minggu adalah salah satu pilihan. Namun, upaya taktis seperti itu akan melewatkan peristiwa apa pun yang terjadi di luar masa studi, dan itu tidak akan mendukung sasaran peningkatan berkelanjutan yang berkelanjutan. Sebaliknya, kami merekomendasikan untuk menginstal sistem pemantauan kualitas daya permanen untuk mendeteksi dan merekam semua gangguan secara berkelanjutan. Dengan pemantauan berkelanjutan, ada kemungkinan untuk terus meningkatkan kualitas daya dan keberlanjutan sistem Anda.

Di mana pengukuran harus dilakukan?

Perbaikan berkelanjutan adalah strategi, bukan taktik. Meter yang dapat memberikan pemantauan berkelanjutan baik jangka pendek dan masalah kualitas daya yang sedang berlangsung biaya lebih dari yang hanya memonitor penggunaan dan waktu penggunaan, sehingga mereka harus dipasang di mana mereka menambahkan nilai paling. Satu opsi bagus: di titik masuk layanan utama fasilitas, di mana peralatan dapat membantu manajer menentukan apakah gangguan berasal dari pasokan energi atau sedang dihasilkan di tempat.

Produk seperti PowerLogic PM8000 dari Schneider Electric, bersama dengan perangkat lunak manajemen daya StruxureWare, dapat mengumpulkan data yang diperlukan untuk mendukung program peningkatan kualitas daya yang berkelanjutan. Tetapi bagaimana data itu dapat disajikan untuk memudahkan personil fasilitas untuk mengerti? Saya akan membahas topik tersebut di posting saya berikutnya, yang akan melihat cara sistem pemantauan kualitas daya saat ini membuat data lebih mudah untuk dipahami dan dianalisis.

Ingin mempelajari lebih lanjut tentang pendekatan SEI untuk peningkatan kualitas daya berkelanjutan? Lihat kertas putih terbaru kami tentang topik ini, “Kerangka Kerja untuk Menerapkan Pengelolaan Kualitas Daya Berkelanjutan dan Berkelanjutan.”

Segera kontak kami untuk berkonsultasi
